Описание

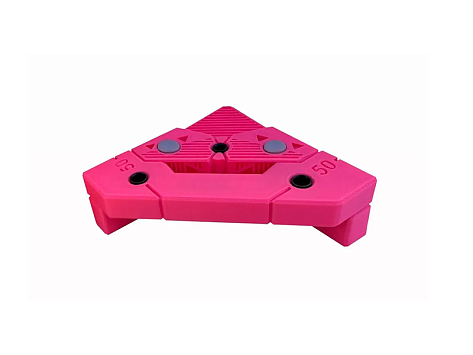

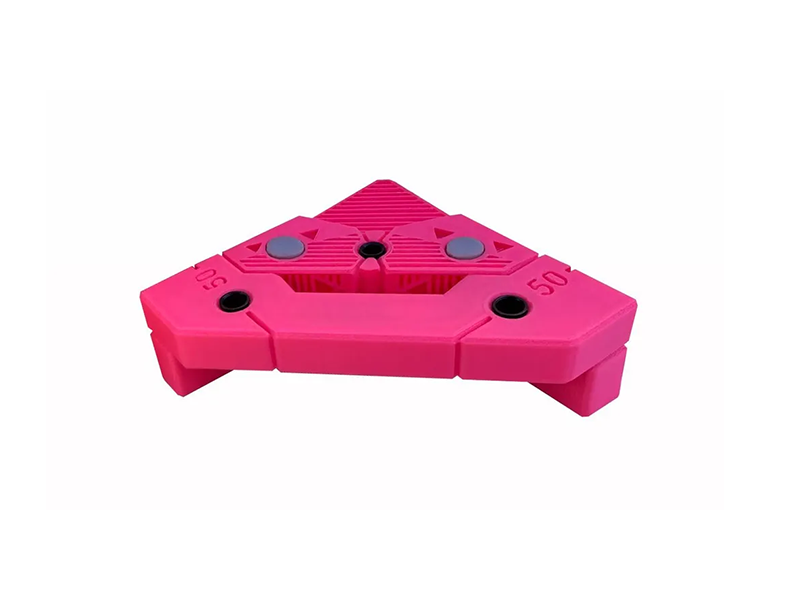

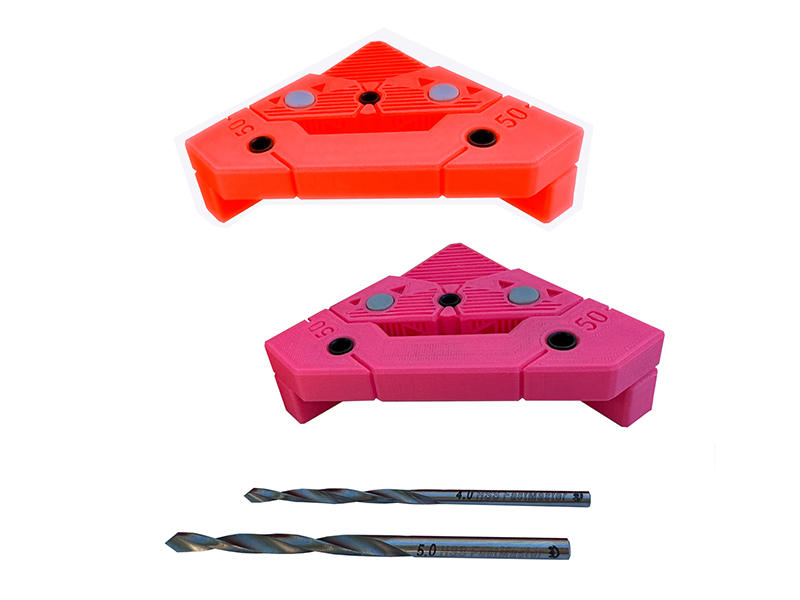

Кондуктор МиниМастер 16/5х50
Для сборки деталей на конфирмат необходима разметка и сверление глухих и сквозных отверстий. Этот кондуктор используется для точной разметки и точного сверления отверстий при производстве мебели из:
- ДСП;
- ЛДСП;
- МДФ;
- мебельных щитов из массива дерева;
- столярных плит;
- фанеры;
- МДФ;
- аналогичных материалов толщиной 16мм.

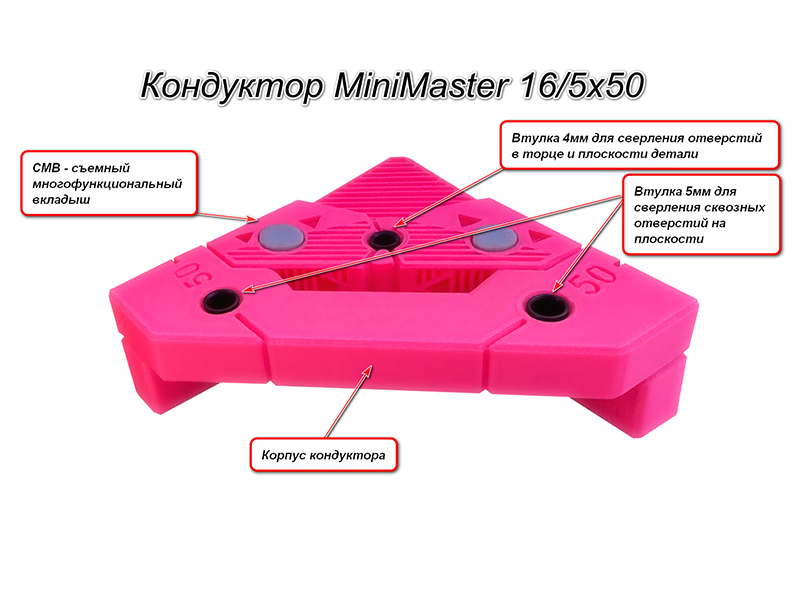

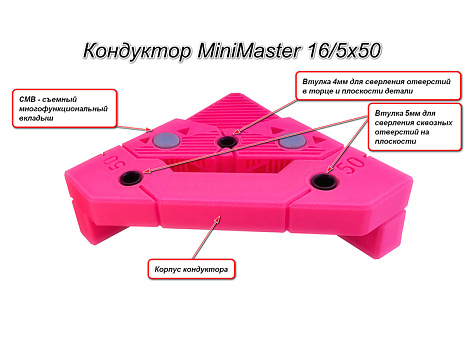

Корпус кондуктора изготовлен из износостойкого пластика и состоит из двух основных деталей:
- основной корпус;
- съемный многофункциональный вкладыш.
Вкладыш выполняет следующие функции:
- фиксатор;
- центроискатель;
- независимый шаблон с направляющей втулкой;
Порядок работы.
Необходимо просверлить:
- Ø 5 мм сквозное отверстие в плоскости под гладкую часть стержня конфирмата с коническим сбегом.
На съемном многофункциональном вкладыше с двух сторон расположены выступающие круглые силиконовые площадки. Создавая повышенное трение, они фиксируют кондуктор на плоскости или на торце обрабатываемой детали.

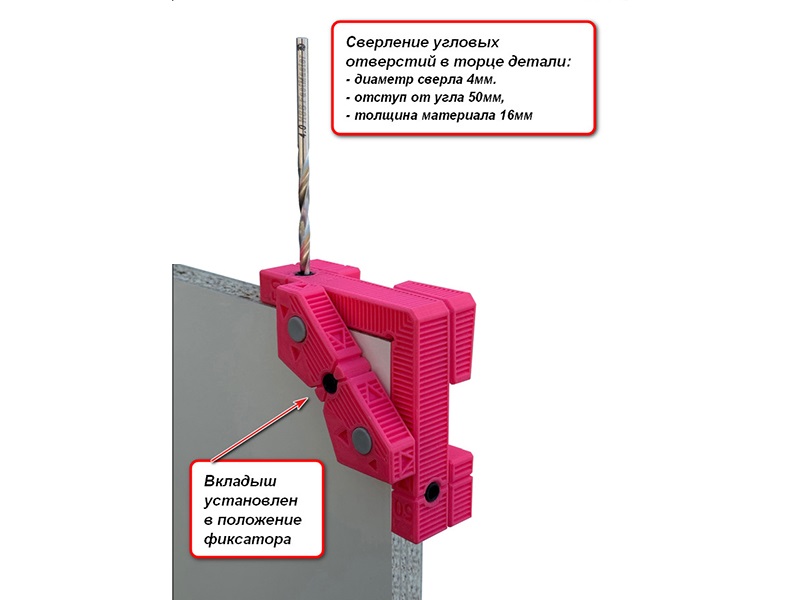

- Ø 4 мм глухое отверстие в торце панели под резьбовую часть конфирмата.
Съемный многофункциональный вкладыш переставляется на другую сторону кондуктора. Он надежно фиксирует кондуктор за счет зажима детали между корпусом и вкладышем.
Наличие рисок на основном корпусе кондуктора служит указателем оси сверления и при необходимости помогает продолжить осевую линию на плоскости обрабатываемой детали.
Точность позиционирования сверла обеспечивают металлические втулки. Они установлены в корпусах кондуктора и вкладыша. Благодаря им исключается наклон или сдвиг сверла. Это существенно повышает качество изготовления мебельных и столярных изделий.
Дополнительные возможности.
- Сверления глухих отверстий по центу торца детали.
В корпусе многофункционального вкладыша установлены 3 металлические втулки. Втулка в центре служит направляющей для сверления. Две выступающие втулки по краям служат опорными поверхностями при использовании вкладыша в качестве центроискателя для сверления отверстий в центре торца.
При сверлении отверстий в торце это дает возможность точного и быстрого позиционирования центра без разметки, регулировки или настройки шаблона.

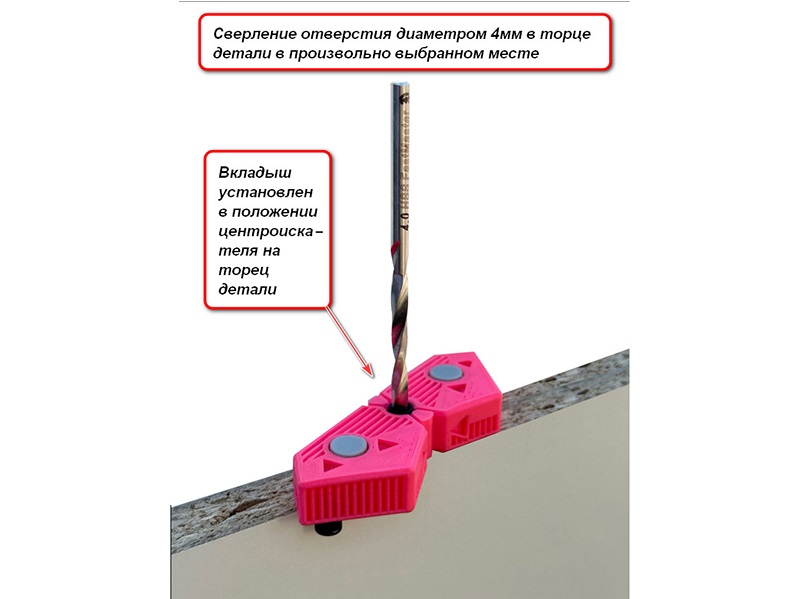

Отверстие в торце можно просверлить в произвольном месте или по предварительно нанесенной разметке на плоскости детали. Позиционирование по этой разметке возможно благодаря рискам на теле вкладыша.

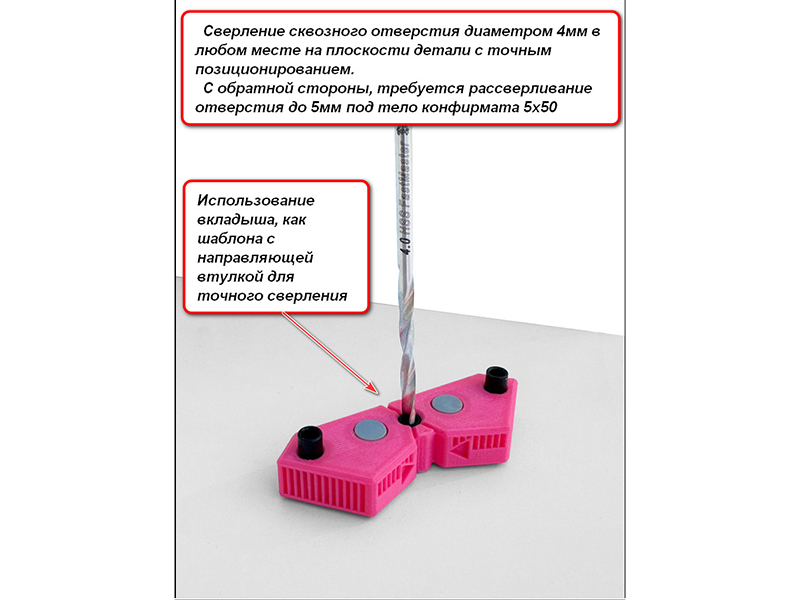

- Сверление отверстий Ø 4 мм в любом месте на плоскости детали.
Кондуктор МиниМастер 16 5/50 существенно ускоряет облегчает задачу по сборке и изготовлению мебельных и столярных изделий за счет:
- точного позиционирования отверстий под конфирмат;
- отсутствию необходимости предварительной разметки.
