34
Описание
Использeтся без шканта!
Допуски на сверление: +/-1мм.

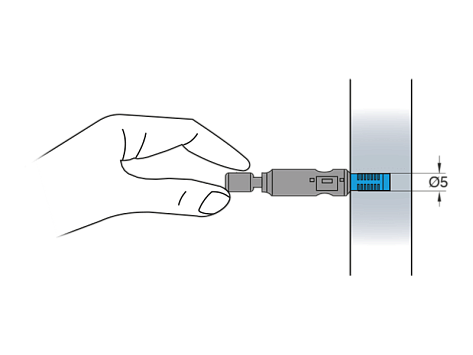

Устанавливается без инструменов.
При разборном соединении деталей мебели одновременно используют стяжку и шканты. Стяжка используется для скрепления и удержания соединенных деталей, а шканты для:
| - быстрого и правильного позиционирования мебельных деталей при сборке; |
| - препятствия смещению элементов корпуса при эксплуатации; |
| - несения поперечных нагрузок. |

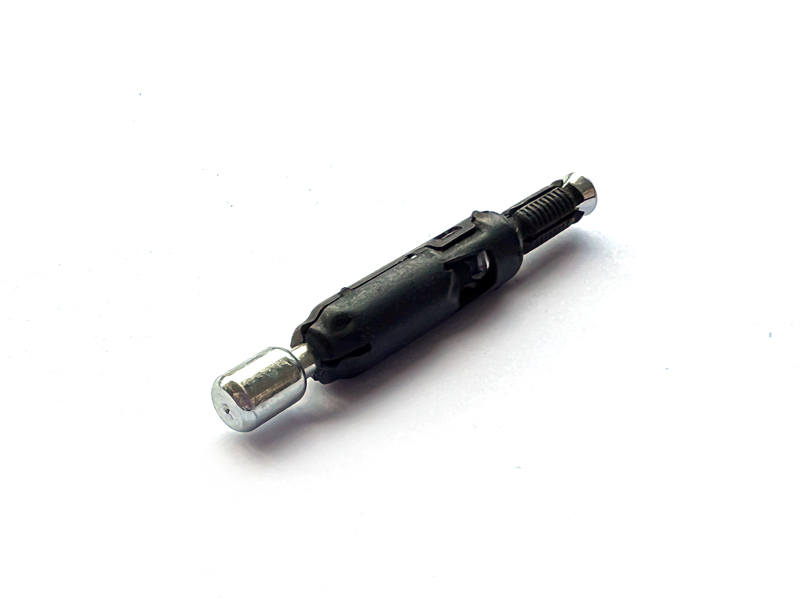

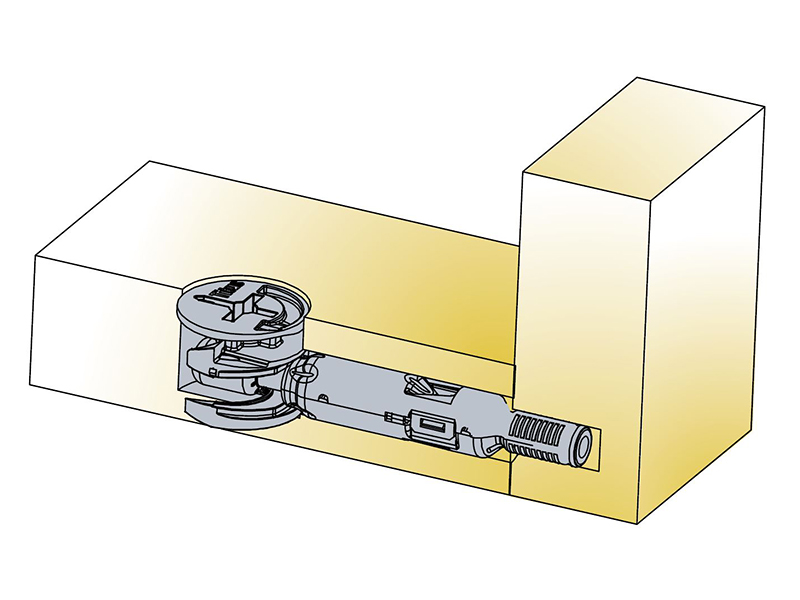

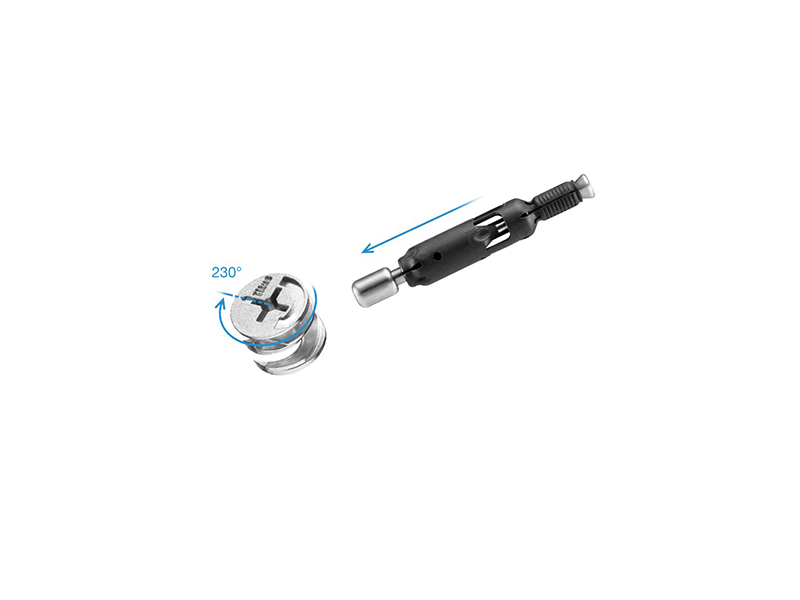

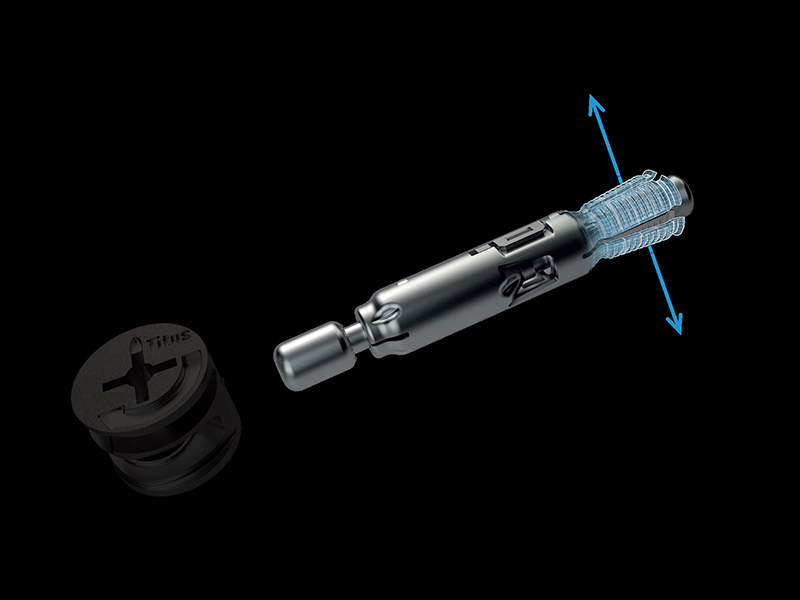

В штоке Titus Quickfit TL5 цельнометаллическая рубашка за счёт большого диаметра корпуса заполняет весь объем присадочного отверстия. Таким образом шток, помимо своей прямой функции соединения деталей, выполняет еще и функции шканта. Шток вставляется в отверстие 5 мм и расширяется при закручивании эксцентрика. Даже если сверление оказалось неточным (возможны допуски +/– 1 мм), прочный эксцентрик Cam5000 с усиленным зацеплением предотвратит вырывание и плотно закрепит детали.
Используется в МДФ, ДСП и массиве.

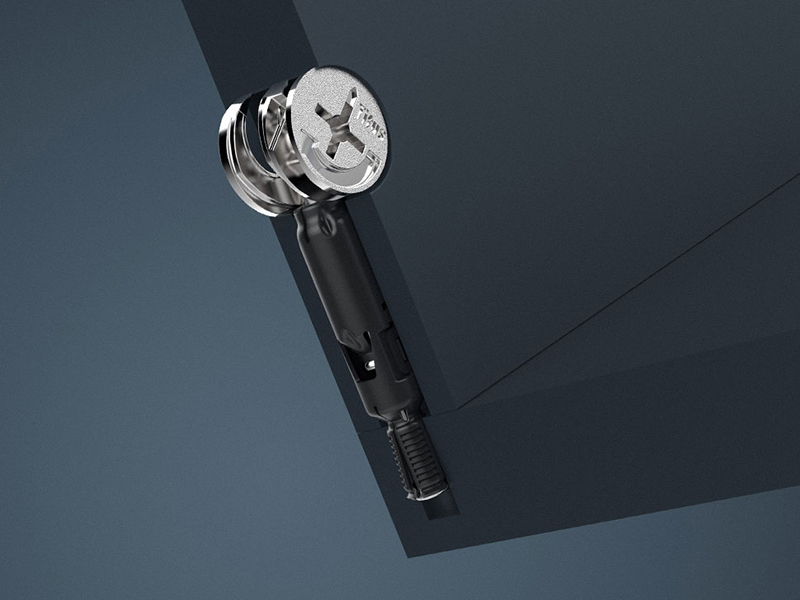

Работает только в комплекте с эксцентриком CAM5000

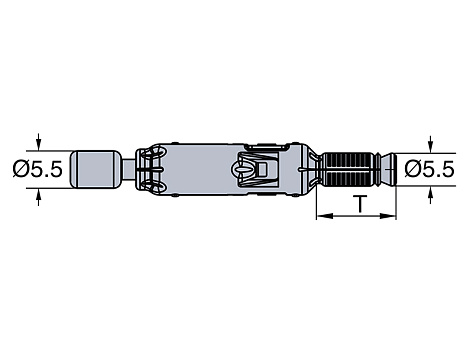

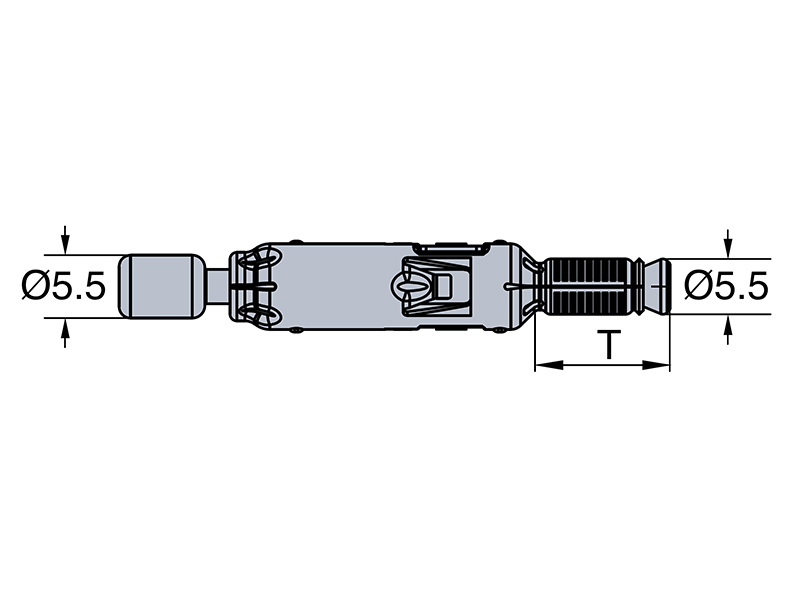

Технические характеристики дюбеля Quickfit TL5:
- цельнометаллический дюбель расширяется при затягивании;
- установка без инструментов;

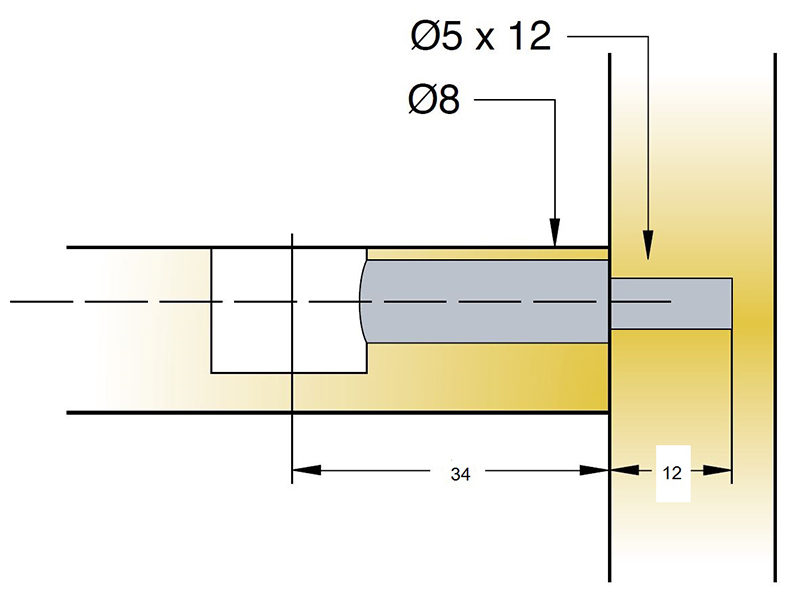

- длина ETHC: 34 мм;
- диаметр сверления для резьбы дюбеля: 5 мм;
- минимальная грубина сверления для резьбы: 12,5 мм;
- диаметр отверстия для тела дюбеля: 8 мм.
