Комплект Wing 77 для одной складной двери с 4-мя створками Art. 0070987, Hettich

Описание

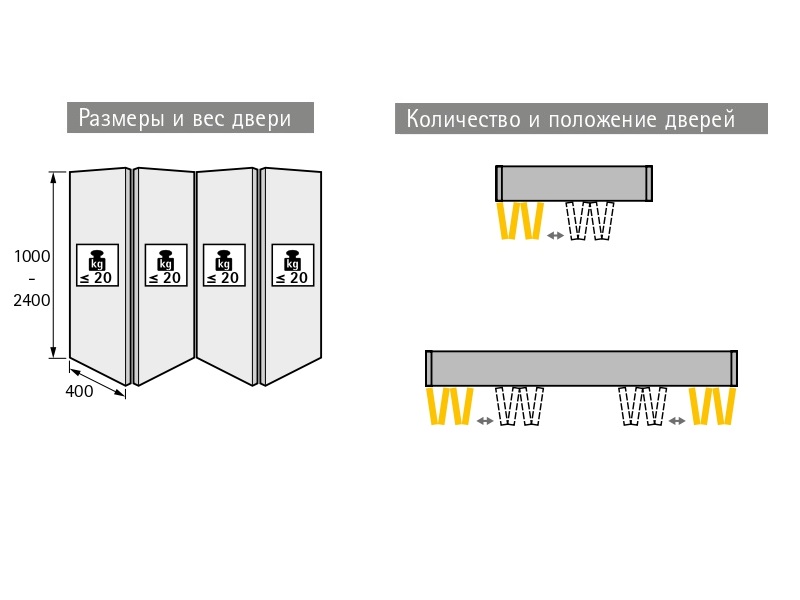

Данный вариант системы Wing 77 позволяет устанавливать двери с четырьмя створками не привязанные к боковинам
Основное преимущество: двери можно свободно перемещаться вдоль всего корпуса, что даёт полный доступ к содержимому шкафа и позволяет устанавливать выдвижное наполнение без фальш боковин
Комплект содержит все необходимые элементы для 1 складной двери с 4 створками

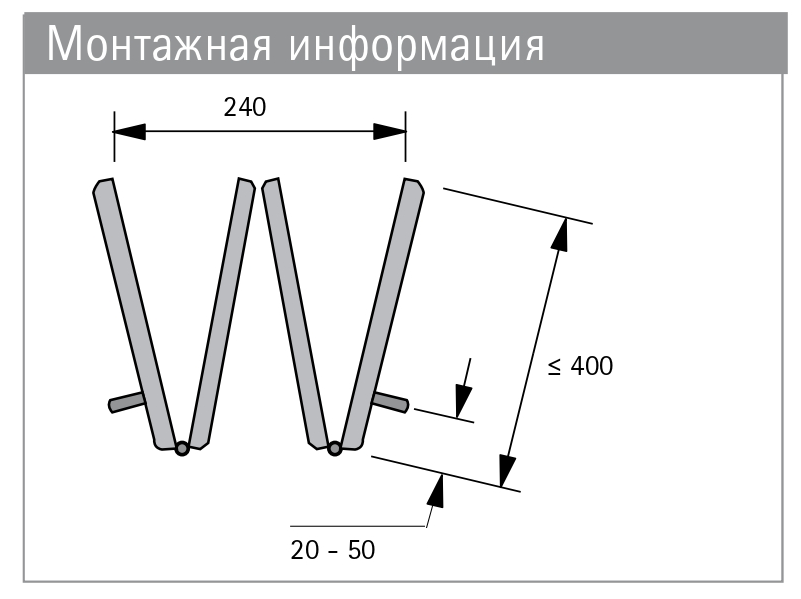

Не допускается превышать расстояние между боковым или внутренними стенками 800 мм.
Конструкция верхней панели должна быть рассчитана таким образом, чтобы прогиб верхней панели под нагрузкой сложенных дверей составлял не более 1,5 мм.

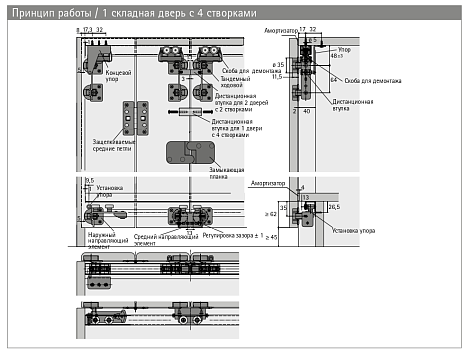

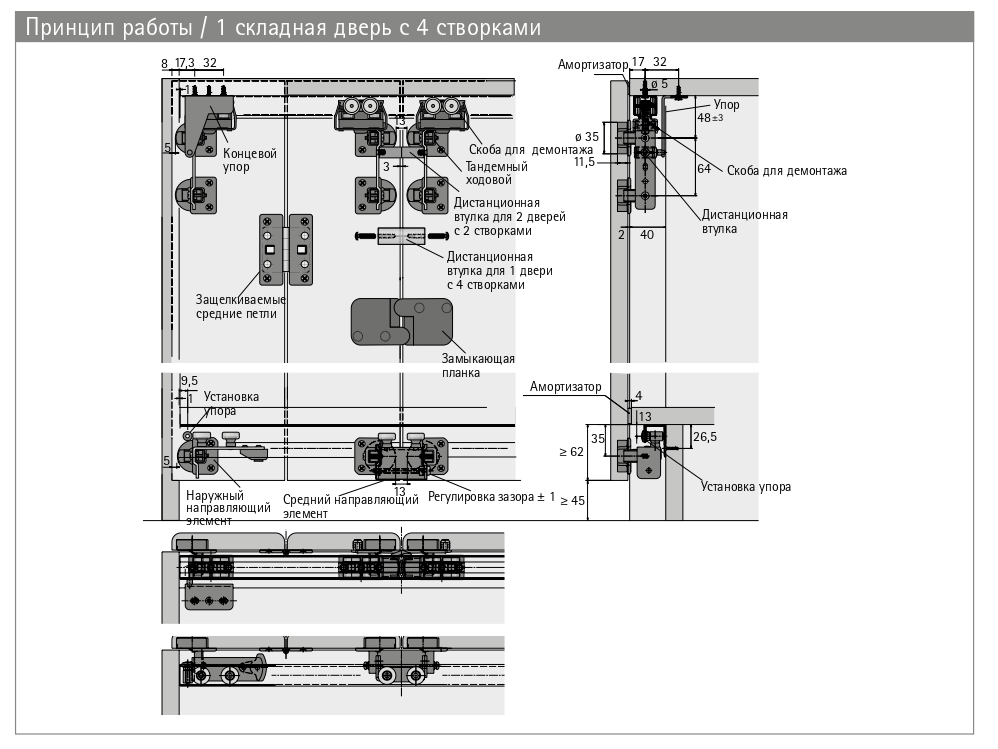

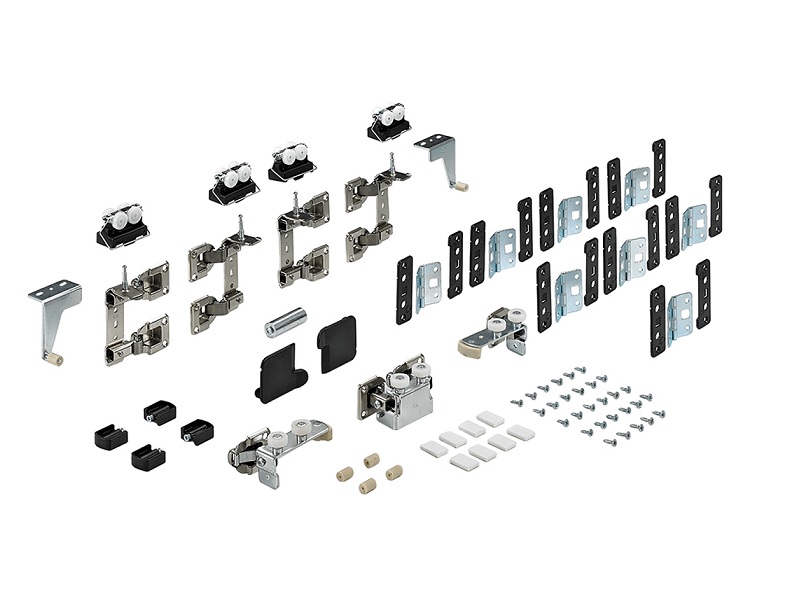

Состав комплекта:
4 тандемных ходовых элемента для быстрого монтажа
4 кронштейна для крепления двери к ходовому элементу с регулировкой по высоте +/–5 мм
1 длинная дистанционная втулка
3 направляющих элемента
2 защелки
8 защелкиваемых средних петель
4 междверных упора
4 коротких дистанционных втулки
8 войлочных амортизатора (для амортизации касания корпуса дверями), для размещения вверху и внизу каждой створки
Крепеж
Профили приобретаются отдельно

Инструкция по монтажу
