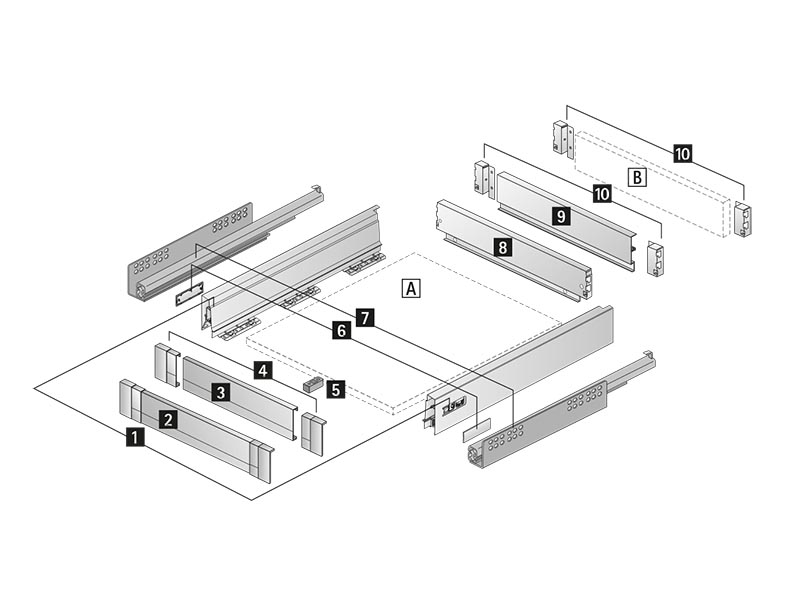

Atira, ящик 176х420 мм., белый, полн. выдв-е, Push+Silent, плавн. закрывания (нагр. до 30 кг., фасад до 300мм)

Описание

Линейку продукции Innotech Atira идеально дополняет инновационная функция Push to open Silent, в которой умело сочетаются открывание мебели без ручек в ответ на легкое нажатие на переднюю панель и плавное бесшумное закрывание. Превосходные ходовые качества гарантированы для всех выдвижных ящиков: от маленьких и легких на направляющих с нагрузочной способностью 10 кг, до больших и тяжелых c опциональной синхронизацией (монтаж без инструмента путем защелкивания) для удобного открывания ящика без ручек.
Особый комфорт в использовании достигается благодаря защите от повторного открывания и системе сохранения энергии движения ящика при закрывании с небольшим усилием. Push to open Silent отличают комфорт и надежность в эксплуатации.

Используется на ящиках Innotech Atira Push to Open с доводчиком с направляющими Quadro SFDP.

Данный механизм рассчитан на общую нагрузку ящика 8-20 кг, что соответствует использованию:
- в низких ящиках с фасадом до 150мм*, при глубине 450-550мм на диапазоне ширин 300-1200мм,
- а также в модулях с фасадами до 300мм*, при глубине 260-550мм на диапазоне ширин 300-400мм.
*(на примере фасада ЛДСП 19мм).
Данный расчет является примерным и требует уточнения с учетом веса материалов.

Подробное описание системы Push to Open - Silent:
Открывание нажатием на фасад, закрывание с демпфированием Silent System

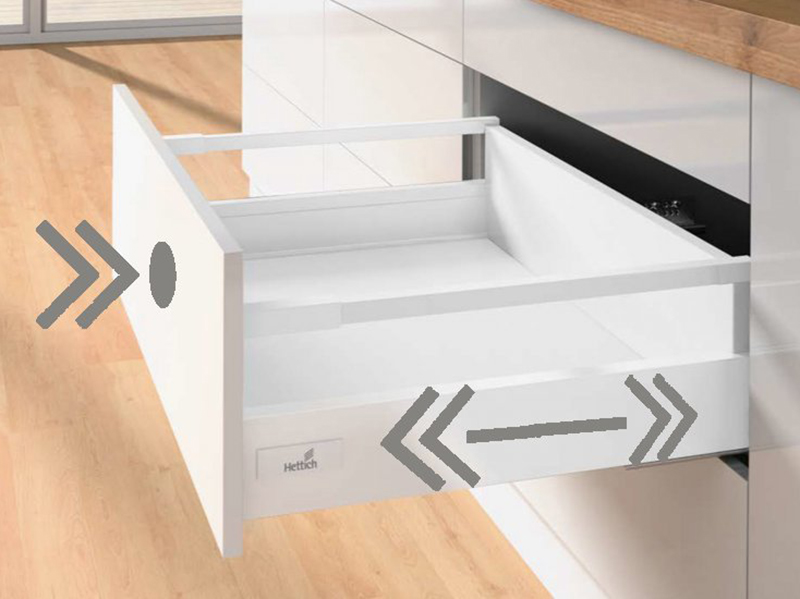

С механизмом Push to open Silent, выдвижные ящики открываются простым нажатием на переднюю панель и бесшумно закрываются легким движением руки.
При этом ящики можно также закрыть и открыть вручную.
При небольшой силе закрывания ящика система предотвратит его отскок и сохранит энергию движения ящика.
Для повторного закрывания требуется меньше усилий.
Опциональная синхронизация выдвижных ящиков с минимальным зазором передней панели позволяет активировать систему открывания нажатием на любую точку фасада.
С направляющими с нагрузочной способностью 10 кг легкие небольшие ящики закрываются также легко, как и короба весом до 50 кг.

Техническое описание вкратце:
- Система открывания с демпфированием Silent System
- Минимальный зазор фасада 2,5 мм
- Сохранение энергии движения ящика при недостаточном усилии закрывания
- Ящики можно закрыть и открыть вручную
- Надежность активации благодаря опциональной синхронизации
- Защелкивается на направляющих без инструмента
- Для любой номинальной длины ящика и ширины корпуса от 275 мм
- Механизм: 10 кг, 20 кг, 30 кг, 50 кг

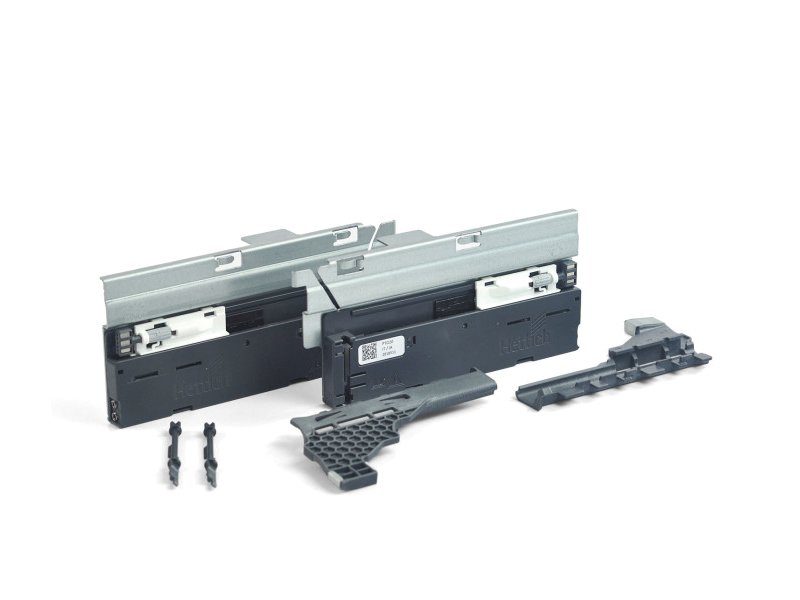

Состав комплекта:
- 2 механизма Push to open Silent, левый и правый
- 2 активатора, левый и правый
- 2 адаптера для монтажа опциональной синхронизации

Примечание: для фасадов шириной от 600мм рекомендуется использовать штангу синхронизации код 142039 (доп адаптеры для установки не требуются).

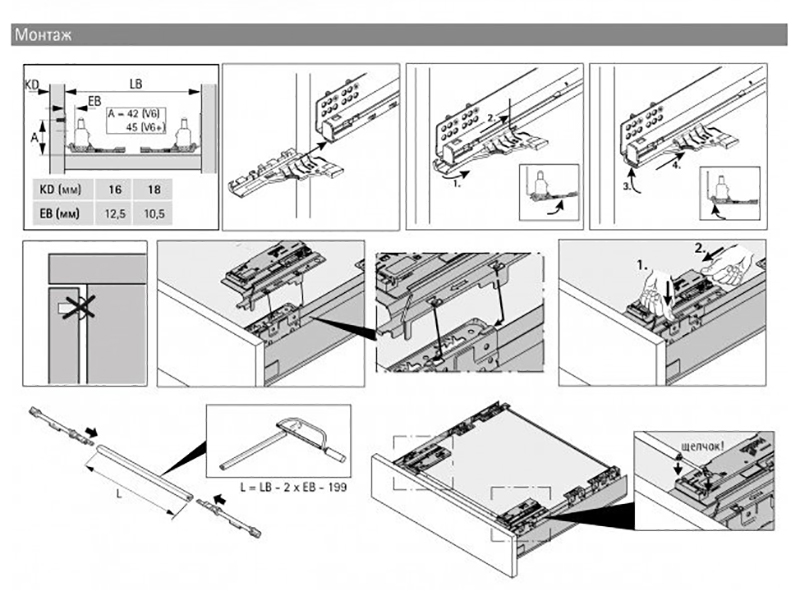

Видео по монтажу и регулировке
