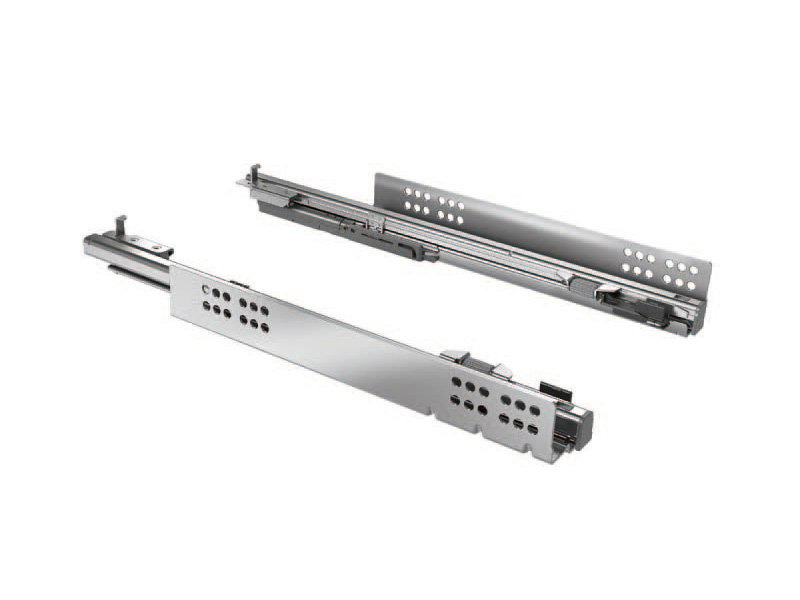

Скрытые направляющие Quadro V6 4D 30/400 SFDP, полн. выдв., для деревянных ящиков с Push+Silent, EB 20, (лев.+прав.), Art. 9245388, Hettich

Описание

Направляющие с 4D-регулировками создают условия для идеального внешнего вида мебели и предоставляют еще больше возможностей для проектирования новых моделей. Новая регулировка направляющих Quadro 4D позволяет выполнять все стандартные настройки фасада ящика – по вертикали, горизонтали и глубине, а также регулировка наклона ящика. Эта регулировка осуществляется с помощью специального механизма, который расположен за задней стенкой ящика. Теперь есть возможность изготовления больших фасадов и реализации минимальных зазоров. Доступ к механизмам регулировки простой и удобный.
Silent System — встроенная система демпфирования для плавного, бесшумного закрывания
- удобный надвижной монтаж с 4D-фиксаторами и регулировкой наклона (приобретаются отдельно, арт. hettich 9247529 , код 192678)
- интуитивная, не требующая инструмента регулировка по высоте до +2 мм,
- боковая регулировка до +/–1,5 мм,
- регулировка глубины до +/–2 мм
- регулировка наклона
Нагрузочная способность согласно EN 15338, уровень 3
Оцинкованная сталь, подходит для использования в помещениях с повышенной влажностью
Состав комплекта: 2 направляющие, левая и правая
Видео по монтажу и регулировке

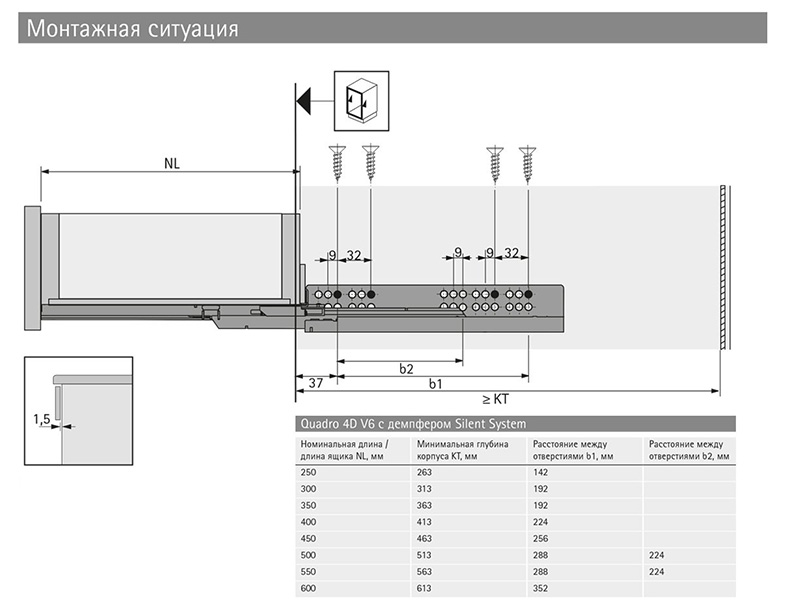

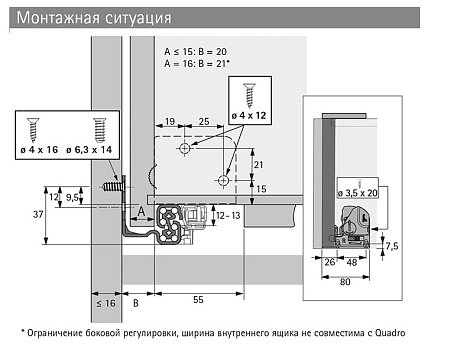

Схемы присадки quadro 4D SS

 Конфигуратор Hettich для подбора комплектации и расчёта размеров деталей корпуса и фасадов
